Beskrywing:

Wanneer die oorhoofse transmissielyn in werking is, sal dit beïnvloed word deur die harde omgewing, lugvloeiveranderinge, ens., en verskillende toestande van vibrasie of dans veroorsaak.Byvoorbeeld, wanneer die windspoed 7 ~ 25m / s is, sal die draad 'n sterk ellips produseer met 'n vertikale ellips van 0.1 ~ 1Hz en volle amplitude van 12m.Sulke galop sal lei tot ernstige ongelukke soos drade, gebreekte drade, gebreekte drade, erge wrywing met goue toebehore of skeuring van paaltorings, wat grootskaalse kragonderbrekings tot gevolg het, wat ernstige skade aan die samelewing en mense veroorsaak.

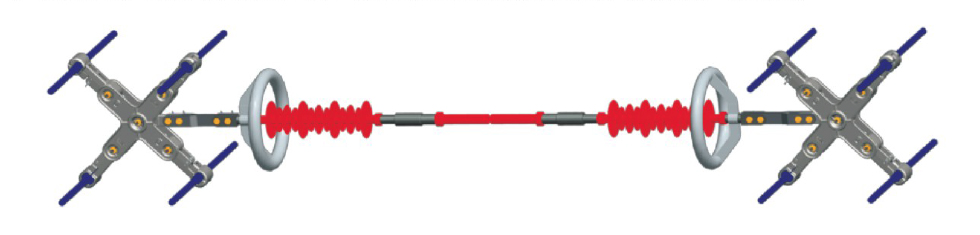

Ons maatskappy het 'n gepatenteerde produk ontwikkel spesifiek vir die bogenoemde draadgalop-verskynsel, 'n viervoudige gesplete fase-dempende roterende spasieerder.Hierdie produk is 'n toestel wat die kwosiënt van die fasespasiëring van die drade handhaaf en die fluktuasie van die drade onderdruk.Dit het veral 'n sterk inhiberende effek op die lae-frekwensie en groot-amplitude galvanisering van die draad.Sy struktuur sluit hoofsaaklik vier-gesplete swaai spasieerstawe, swaai arms, verbindingsplate, interfase-isolasie en ander komponente in.

Onder hulle speel die interfase-spasieer-isolator nie net 'n rol om meganiese las tussen fases oor te dra nie, maar speel ook 'n rol van elektriese isolasie tussen fases.As gevolg van die verskillende installasiemetodes van verskillende lyne en verskillende weerstoestande, sal die geleiers tussen die fases verskillende bewegings doen, so die hele toestel is ingewikkeld in krag.Daarom sal ons maatskappy oor die algemeen vereis dat gebruikers gedetailleerde tegniese voorwaardes verskaf om die produkontwerp aan te pas, daarna streef om die mees geoptimaliseerde produkte te vervaardig en die standaardisering en professionalisering van installasie vereis.

Toepaslike voorwaardes:

Hierdie produk is geskik vir AC-oorhoofse lyne met 'n spanningsvlak van 330-500kV en 'n frekwensie van 50Hz.Die subgeleiers word in vier verdeel, die sublynspasiëring is 400/450 / 500 mm, en die afstand tussen fases kan tot 8 meter wees.;Die hoogte van die installasieterrein is 2000 meter en onder;die omgewingstemperatuur is ± 40 ° C;die aardbewingintensiteit kan nie 8 grade oorskry nie.

Strukturele beginsel:

Die tussenfase-spasieerstaaf is 'n subgeleierspasiëerstaaf tussen (A en B) tweefase-gesplete geleiers, wat deur middel van 'n middel-roteerbare dempingsmetode verbind word.

Wanneer die A-fase draad dans, word dit beperk deur die transmissie van die fase-gespasiëerde staaf, en die B-fase draad word hierdeur vasgehou.Die fase dans nog nie.Wanneer fase A tot 'n sekere mate dans, word die danskrag na fase B oorgedra. Op hierdie tydstip het B 'n vaspenkrag relatief tot fase A, sodat die dans van fase A onmiddellik aansienlik verminder word.

Terselfdertyd het fase A ook dieselfde effek op fase B. Die resiprokerende siklus van fase AB sal nie lae-frekwensie groot-amplitude galops produseer wat 'n vernietigende effek op die geleiers het nie, en sodoende die galop van die geleiers onderdruk.
